參考標準：
本套試驗系統主要用于檢驗電工產品(負載電荷<2000pF) 在工頻高電壓下的絕緣水平，如工頻耐壓試驗、局部放電試驗。全套設備包括局放/耐壓測量控制系統、數字式校正脈沖發生器、輸入單元、工頻無暈試驗變壓器、無局放耦合電容器、無局放保護電阻、電動調壓隔離濾波裝置等。
整套設備要求在戶內使用，供電電網電壓380V, 有良好且專用的接地系統，接地電阻值<1Ω,越小越好(需方負責)
一、 本設備引用并符合如下標準
> GB/T16927.1 2011 高電壓試驗技術 第一部分一般定義及試驗要求
> GB/T16927.2-2013 高電壓試驗技術 第二部分測量系統
> JB/T9641-1999 試驗變壓器
> ZBK42004-1987 調壓器
> JB/T 8749.1-2007 調壓器第一部分通用要求和試驗
> GB/T 7354-2018 高電壓試驗技術局部放電測量
> DL/T 846.4-2016 高電壓測試設備通用技術條件
第四部分脈沖電流法局部放電測量?jī)x
> GB/T1094.1 2013 電力變壓器 第一部分總則
> GB/T 1094.2 2013 電力變壓器 第二部分油浸式變壓器的溫升
> GB/T 1094.3 2017 電力變壓器 第三部分絕緣水平、絕緣試驗和外絕緣空氣間隙
> GB/T 1094.5-2008 電力變壓器 第五部分 承受短路的能力
> GBT 19749.1-2016 耦合電容器及電容分壓器
> GB/T 311.1-2012 絕緣配合第一部分定義、原則和規則
> 其余項目符合該設備技術條件、技術文件及用戶的技術協議等要求
系統組成
|
序號 |
產品名稱 |
產品型號 |
數量 |
備注 |
|
1 |
局放/耐壓測量控制系統 |
KDJF |
1套 |
1.項目1.1~1.2裝置項 目 1 中 ； 2.可接MES和ERP系 統 ； |
|
1.1 |
工頻高電壓試驗控制臺 |
KDYDJ |
1臺 |
|
|
1.2 |
數字式局部放電檢測儀 (全觸摸屏) |
JF-A01D |
1臺 |
|
1.3 |
局放濾波適配器 |
KDLB-1 |
1 臺 |
|
|
1.4 |
隔離變壓器裝置 |
KDLB-2 |
1 臺 |
|
|
2 |
數字式校正脈沖發生器 |
JZF-10N |
1 臺 |
|
|
3 |
輸入單元 |
3# |
1 只 |
|
|
4 |
電動調壓隔離濾波裝置 |
|
1套 |
項目4.1~4.2內置項目4 中 |
|
4.1 |
電源隔離濾波器 |
LB-20 |
1 臺 |
|
|
4.2 |
電動接觸式調壓器 |
TEDG-20 |
1 臺 |
|
|
5 |
工頻無暈試驗變壓器 |
KDDT-20kVA/150kV |
1 臺 |
|
|
6 |
無局放保護電阻 |
KD-150kV/0.13A |
1 臺 |
|
|
7 |
無局放耦合電容器 |
OWF-150kV/800pF |
1 臺 |
|
(一)、局放/耐壓測量控制系統
該控制系統串口通訊，可接 MES 和 ERP系統

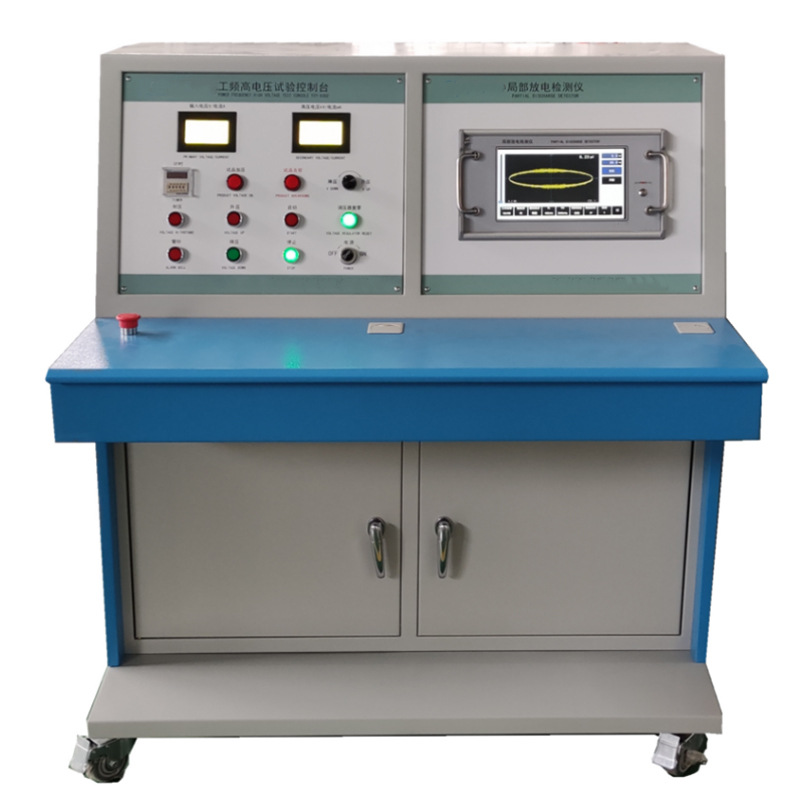

1.工頻高電壓試驗控制臺
型號： KDYDJ
KDYDJ 工頻試驗控制臺采用液晶屏顯示參數，測量試驗變壓器的輸入電壓、輸入電流，輸出電壓、輸出電流，測量精度誤差小于±1%,可以對工頻高壓試驗中出現的過載、過流、短路、閃絡等異常狀況進行有效的保護。
◆ 液晶屏顯示；
◆變壓器的輸入電流、輸出電流的過流保護值可設置；
◆具有手動按鍵升降壓和電子旋鈕自動升降壓兩種調壓方式；自動升降壓數值設定后可一鍵到達；
◆ 串口通訊，接 MES 和 ERP 系統，可上傳數據。 型號： KDYDJ
額定容量：20kVA
工作電壓：220V
2.數字式局部放電檢測儀部分(全觸摸屏)
該局放儀采用觸摸屏操作，所有功能都在觸摸屏上操作實現，不僅提高了其使用壽命，也增強了體驗感，同時還具有以下優點和功能：
◆觸摸屏操作
◆一鍵自動校正
◆高壓試驗電壓分壓比可設置
◆ 串口通訊上傳測試數據 型號：JF-A01D
1、 可測試品的等效電容量范圍6pF~250μF
2、 測量范圍：0.1pC-10000nC
3、通道數：?jiǎn)瓮ǖ?/p>
4、檢測靈敏度及允許電流(見表1)
|
輸入單元 序號 |
調諧電容范圍 |
靈敏度(pC) (不平衡電路) |
允許電流有效值 |
|
|
不平衡電路 |
平衡電路 |
|||
|
1 |
0～25～100pF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400pF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500pF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000pF |
0.1 |
0.25A |
2A |
|
5 |
1500 ～ 6000 ~ 25000pF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
電阻 |
0.5 |
2A |
15A |
表1、檢測靈敏度及輸入單元允許電流值
5、橢圓掃描時基
(1)頻率50/60、100、150、200、400Hz
(2)旋轉：以30°為一檔，可旋轉120°
(3)工作方法：橢圓——正弦波——直線
6、顯示單元
采用10.1寸電容式觸摸屏。
7、放大器
(1)3dB 低頻端頻率f:10、20、40kHz 任選
(2)3dB 高頻端頻率f? :80、200、300kHz 任選
(3)增益調節，粗調6檔，檔間增益差20±1dB, 細調范圍>20dB
(4)正負脈沖響應不對稱性<1dB
8、時間窗
(1)窗寬：可調，50Hz 下5°~ 170°
(2)窗位置：每一窗可旋轉0°~ 170°
(3)兩個時間窗可分別或同時開。
9、脈沖峰值顯示
觸摸屏顯示，顯示1位小數(大于等于10pC), 顯示2位小數(小于10pC), 誤差：±3%(以滿刻度計)
10、試驗電壓顯示
(1)量程150kV
(2)輸入阻抗：>1MQ
(3)顯示：觸摸屏顯示，顯示到1位小數
(4)誤差：±1%
11、 試驗頻率顯示 誤差：小于±1%
12、零標系統
零標志與所有橢圓掃描頻率相一致
13、結構
(1)尺寸：370mm (寬),460mm (深),215mm ( 高 )
(2)重量：約12.5kg
3.局放濾波適配器
型號：PDLF-1
本適配器連接在輸入單元與局放儀之間，用于濾除局放信號中摻雜的高頻干擾成分，
可有效地提升現場試驗的測試效果，以及局放的信噪比水平。
4.隔離濾波器裝置
型號：KDLB-2
輸入電壓：0.22kV
頻率：50Hz
額定容量：350W
輸出電壓：0.22kV
相數：?jiǎn)蜗?/p>
使用條件：戶內
允許運行時間：連續運行
(二)、數字式校正脈沖發生器
型號：JZF-10N
輸出電荷量檔位：5pC、10pC、20pC、50pC、100pC、200pC、500pC;
極性：正負交替；
重復頻率：50、100、200、500、1200Hz;
頻率精度：<1%;
脈沖上升沿時間：<60nS;
脈沖下降沿時間：>100uS;
注入電容：10pF;
校正電荷誤差： Eq≤±5%;
尺寸：150mm (長)×65mm (寬)×35mm (高);
重量：0.5kg;
充電適配器：220VAC 輸入、9VDC 輸出；
內置可充電的鋰電池。
(三)、輸入單元(檢測阻抗)
型號：3#
輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號， 及7R, 能符合IEC270 所推薦的幾種局部放電的檢測方法(并聯法、串聯法、平衡法等)。本輸入單元采用高頻變 壓器的雙調諧式輸入回路，初次級均為L(zhǎng)CR 回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相 調諧。
|
輸入單 元序號 |
調諧電容范圍 |
靈敏度(pC) (不平衡電路) |
允許電流有效值 |
|
|
不平衡電路 |
平衡電路 |
|||
|
3 |
100～400～1500pF |
0.06 |
120mA |
1A |

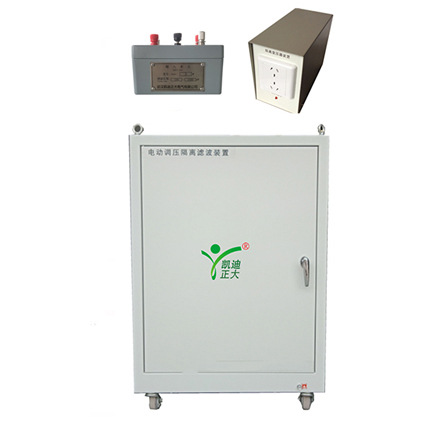

(四)、電動調壓隔離濾波裝置 1.電源濾隔離波器
型號：KDLB-20
額定容量：20kVA
額定輸入電壓：0.38kV
額定輸出電壓：0.38kV
額定輸入電流：52.63A
額定輸出電流：52.63A
相數：?jiǎn)蜗?/p>
衰減特性：10kHz-100kHz ≥40dB；100kHz-1000kHz≥ 60dB
允許運行時間： 100% Un,In 運行60min；70% Un,In 連續運行
使用條件：戶內
冷卻方式：自然冷卻
頻率：50Hz
2. 接觸式電動調壓器
型號： KDDG-20
額定容量：20kVA
額定電壓：輸入：0.38kV ；輸出：0-0.42kV
額定電流：輸入：52.63A；輸出：47.61A
相數：?jiǎn)蜗?/p>
頻率：50Hz
允許運行時間： 100% Un,In 運行 6 0min；70% Un,In 連續運行
使用條件：戶內
冷卻方式：自然冷卻

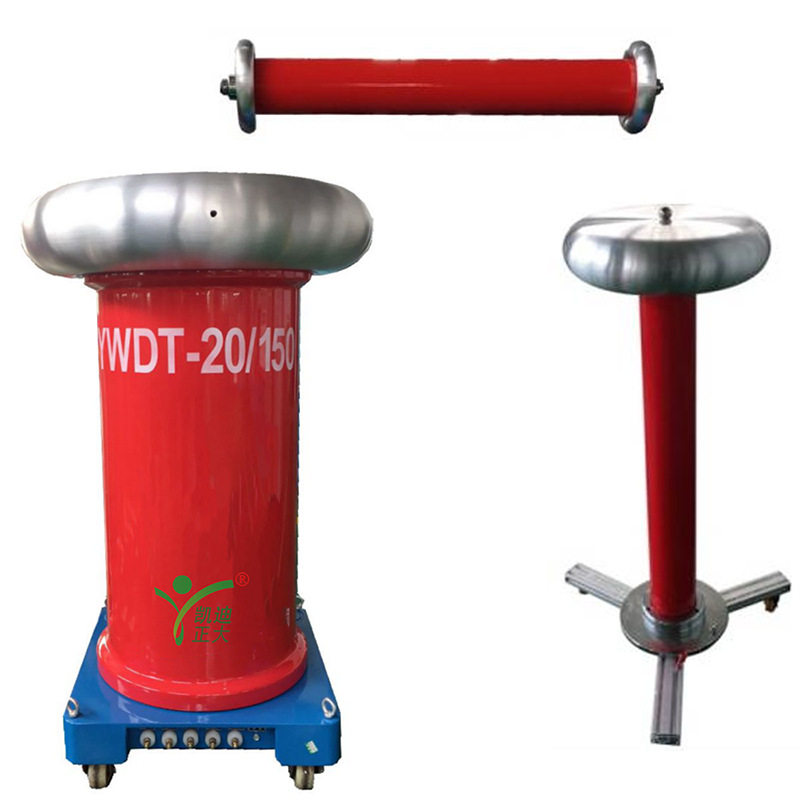

(五)、工頻無暈試驗變壓器
型號： YWDT-20/150
額定容量：20kVA
|
額定輸入電壓：0.38kV |
額定輸入電流：52.63A |
|
額定輸出電壓：150kV |
額定輸出電流：0.13A |
|
測量繞組電壓：150V |
聯結組： Il0 |
|
相數：?jiǎn)蜗?/p> |
頻率：50Hz |
|
波形畸變率：≤5% |
阻抗電壓：≤7% |
|
冷卻方式：油浸自冷 |
|
|
允許運行時間：100%Un,In |
運行60min |
70% Un,In 連續運行
局部放電量：100% Un<2pC
產品結構：環氧玻璃絲繞制絕緣外殼，高壓電極安裝均壓環
(六)、無局放保護電阻
保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試驗變壓器。
結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。
型號： RD-150/0.13
額定電壓：150kV 額定電流：0.13A
電阻值：2kΩ
允許運行時間：100% Un 運行60min
70% Un 連續運行
局部放電量：100% Un<2pC
溫升：額定條件運行時，電阻表面溫升不大于55K
(七)、無局放耦合電容器
型號：OWF-150kV/800 pF
額定電壓：150kV
標稱電容：800 pF
電容量偏差范圍： -5～+10% Cn
短時工頻耐壓值為1.1Un
介質損耗角正切值：在20℃,0.9~1.1Un 下不大于0.002
頻率：50Hz
冷卻方式：油浸自冷
允許運行時間： 100% Un,In 運行60min
70% Un,In 連續運行
局部放電量：100% Un<2pC
結構：油浸移動式，由均壓罩、電容器本體和底座組成
